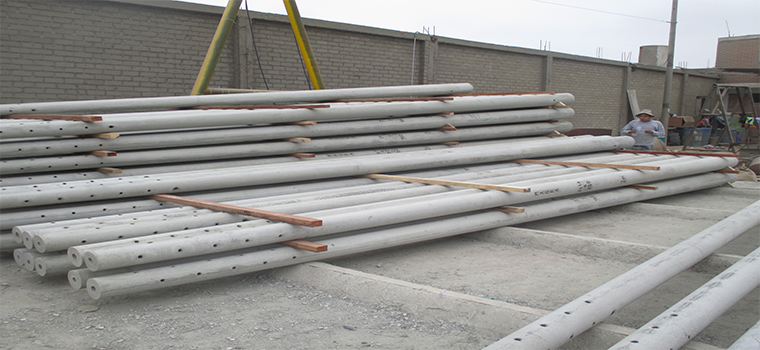

Postes de Concreto Armado y Centrifugado

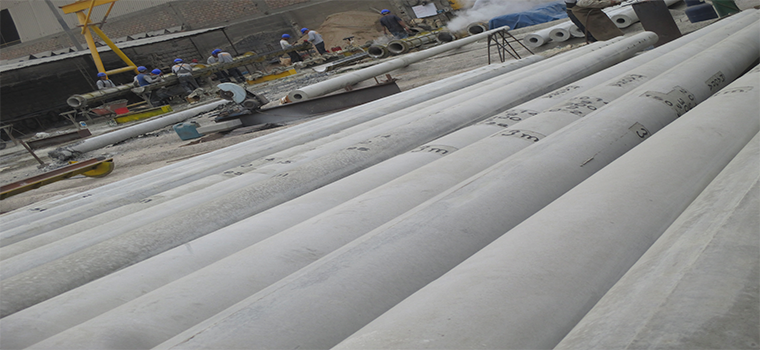

Fabricación

Los postes de concreto armado centrifugado son productos prefabricados de concreto, formados por una mezcla de cemento, agregado grueso, agregado fino, agua y aditivos dentro de esta mezcla se ha colocado una armadura de acero que le da la resistencia a la flexión del poste.

Todo elemento estructural debe tener su refuerzo protegido del medio ambiente a la distancia comprendida entre la cara exterior del elemento y el primer refuerzo del acero se le conoce como recubrimiento.

La función principal de los recubrimientos es dar protección al refuerzo de acero para prevenir su oxidación.

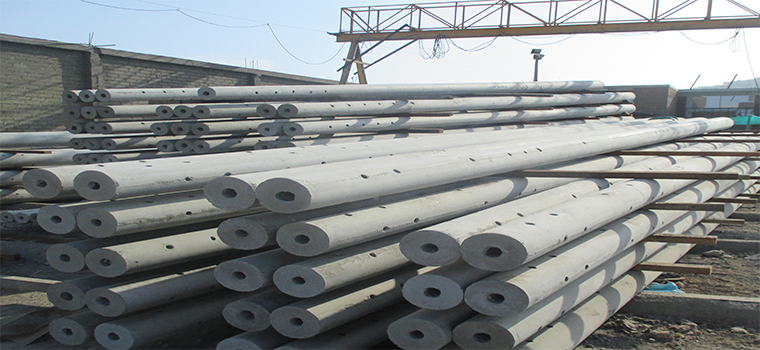

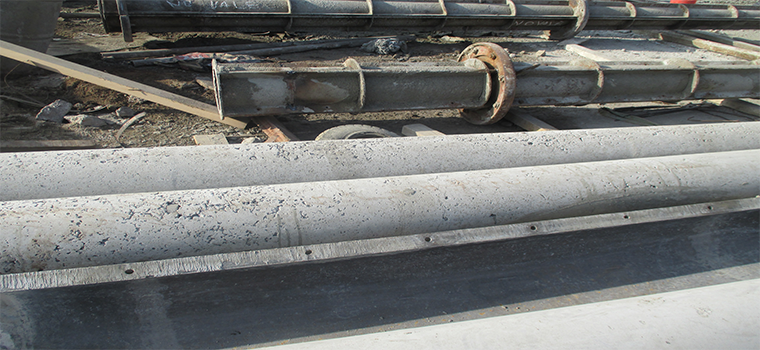

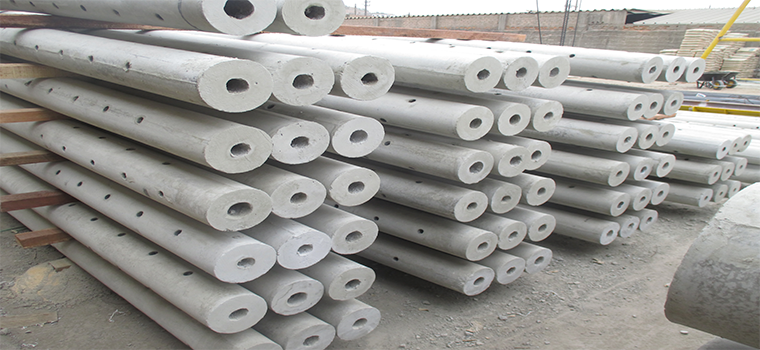

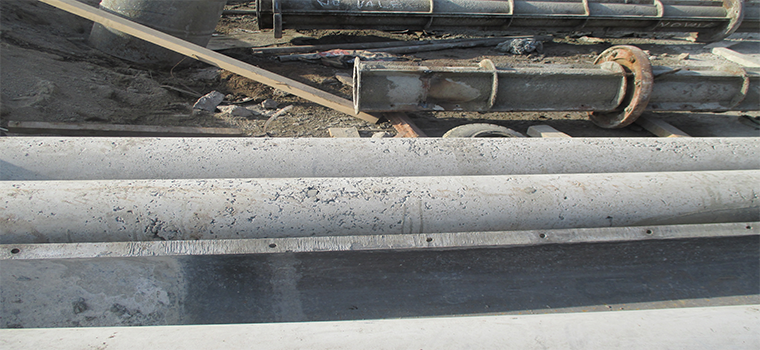

La mezcla así conformada, es colocada en formaletas (Moldes), a los cuales se le aplica una velocidad rotativa variable, la que a su vez por fuerza centrífuga presiona la mezcla hacia el molde, con una presión aproximada de 1 a 1.5 Kgs/Cm², con la ventaja adicional de que aparece un orificio longitudinal en el centro que es utilizado para el paso de conductores eléctricos.

Características

  • El poste de C.A.C. es un producto en base a componentes inorgánicos, los cuales al ser mezclado en proporciones adecuadas darán al producto una consistencia compacta y de gran resistencia a la flexión.

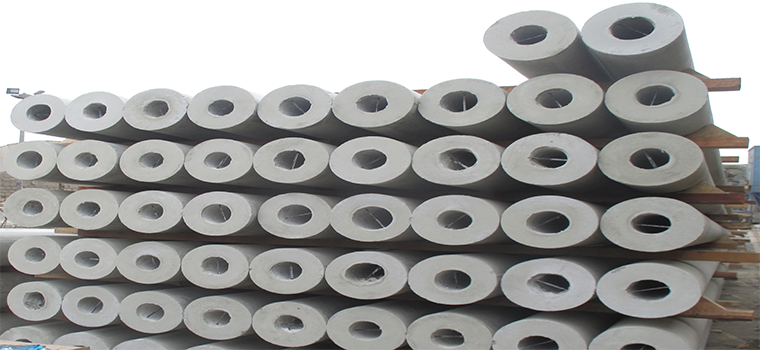

  • La forma del poste es troncocónica hueca, y está dada por la diferencia de los diámetros en los extremos inferiores y superior del poste (inclinación 15mm/m exterior, 0.8mm/m interior).
  • El color normal es de gris cemento.
  • El acabado debe ser liso y uniforme evitando fisuras mayores de 0.3 mm.
  • Longitud útil, es la altura útil medida a lo largo de su eje.
  • Longitud de empotramiento, es la longitud necesaria para equilibrar la carga externa y la porción enterrada del poste y se determina de acuerdo al cálculo de resistencia de materiales.

Descargas

Nuestros Productos

Tipos

DESCRIPCIÓN LONG. TOTAL



L1
(m)		 CARGA
DE
TRABAJO


F
(kgs.)		 DIAMETRO EN MM PUESTA A TIERRA



AG
(m)		 EXPORTAMIENTO ALTURA DE
SEÑALIZACIÓN



S
(m)
EXTERIORES INTERIORES INST. BASE
CONCRETO

L2
(m)		 INSPECCIÓN
Y PRUEBA


(m)
PUNTA Øpe (mm) BASE Øbe (mm) PUNTA Øpi* (mm) BASE Øbi (mm)
POSTE C.A.C. 5.00/70/90/165 5 70 90 165 15 90 0.2 0.5 1 3
POSTE C.A.C. 6.00/70/90/180 6 70 90 180 15 105 0.3 0.6 1.1 3
POSTE C.A.C. 7.00/100/120/225 7 100 120 225 40 125 0.4 0.7 1.2 3
POSTE C.A.C. 8.00/200/120/240 8 200 120 240 40 140 0.5 0.8 1.3 3
POSTE C.A.C. 9.00/200/120/255 9 200 120 255 40 155 0.6 0.9 1.4 3
POSTE C.A.C. 9.00/300/120/255 9 300 120 255 40 155 0.6 0.9 1.4 3
POSTE C.A.C. 10.00/200/150/300 10 200 120 275 40 165 0.7 0.8 1.5 3
POSTE C.A.C. 11.00/200/150/315 11 200 120 285 40 185 0.8 1.1 1.6 3
POSTE C.A.C. 11.00/300/150/315 11 200 150 315 40 185 0.8 1.1 1.6 3
POSTE C.A.C. 12.00/200/150/330 12 200 120 300 40 185 0.9 1.2 1.7 3
POSTE C.A.C. 13.00/200/150/345 13 200 150 345 40 215 1 1.3 1.8 3
POSTE C.A.C. 13.00/300/180/375 13 300 180 375 40 215 1 1.3 1.8 4
POSTE C.A.C. 15.00/400/210/435 15 400 210 435 40 245 1.2 1.5 2 4
* Diametro interior mínimo 40mm y máximo indicado en la tabla

Diametro y Empotramiento

LONGITUD
TOTAL


L1
(m)		 CARGA
DE
TRABAJO

F
(kgs.)		 DIAMETRO EN MM PUESTA A TIERRA



A
(mm)		 EMPOTRAMIENTO PESO
APROX.



(kg)
EXTERIORES INTERIORES INST. BASE
CONCRETO
L2
(m)		 INSPECCIÓN
Y PRUEBA
L3
(m)
CIMA ØCa (mm) BASE ØBe (mm) CIMA ØCi (mm) CIMA ØBi (mm)
5 70 90 165 15 90 0.20 0.50 1.00 130
6 70 90 180 15 105 0.30 0.60 1.00 190
7 100 120 225 40 125 0.40 0.70 1.20 300
7 200 120 225 40 125 0.40 0.70 1.20 315
7 300 120 225 40 125 0.40 0.70 1.20 325
8 200 120 240 40 140 0.50 0.80 1.30 450
8 300 120 240 40 140 0.50 0.80 1.30 485
8 300 150 270 40 140 0.50 0.80 1.30 600
9 200 120 255 40 155 0.60 0.90 1.40 530
9 250 140 275 40 160 0.60 0.90 1.40 615
9 300 120 255 40 155 0.60 0.90 1.40 545
9 300 150 285 40 155 0.60 0.90 1.40 650
9 400 150 285 40 155 0.60 0.90 1.40 675
11 200 120 285 40 165 0.80 1.10 1.60 825
11 300 120 285 40 165 0.80 1.10 1.60 950
11 200 150 315 40 185 0.80 1.10 1.60 980
11 300 150 315 40 185 0.80 1.10 1.60 1050
11 400 150 315 40 185 0.80 1.10 1.60 1150
11 400 180 345 40 185 0.80 1.10 1.60 1300
11 500 180 345 40 185 0.80 1.10 1.60 1420
11.5 200 150 323 40 185 0.80 1.15 1.60 1050
11.5 400 180 353 40 185 0.80 1.15 1.65 1320
11.5 500 180 353 40 185 0.80 1.15 1.65 1350
12 200 120 300 40 200 0.90 1.20 1.70 1200
12 200 140 320 40 200 0.90 1.20 1.70 1050
12 300 150 330 40 200 0.90 1.20 1.70 1200
12 300 165 345 40 200 0.90 1.20 1.70 1270
12 400 150 330 40 200 0.90 1.20 1.70 1280
12 400 165 345 40 200 0.90 1.20 1.70 1450
13 200 140 335 40 215 1.00 1.30 1.80 1380
13 300 150 345 40 215 1.00 1.30 1.80 1400
13 300 165 360 40 215 1.00 1.30 1.80 1500
13 300 180 375 40 215 1.00 1.30 1.80 1750
13 400 150 345 40 215 1.00 1.30 1.80 1560
13 400 165 360 40 215 1.00 1.30 1.80 1600
13 400 180 375 40 215 1.00 1.30 1.80 1800
15 400 210 435 40 245 1.20 1.50 2.00 3200
15 500 210 435 40 245 1.20 1.50 2.00 3250
