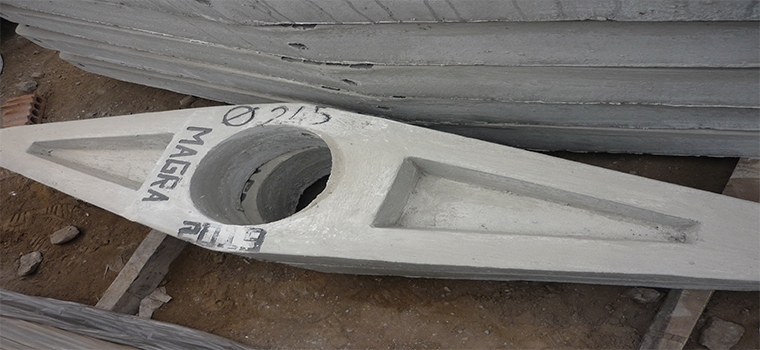

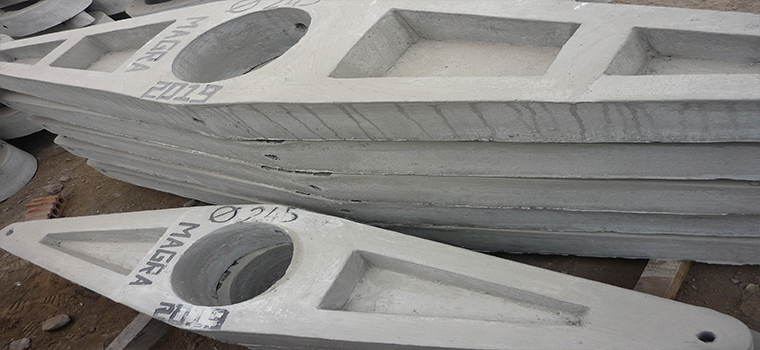

Cruseta Simétrica

  • T: Carga de Trabajo Transversal
  • F: Carga de Trabajo Longitudinal
  • V: Carga de Trabajo Vertical

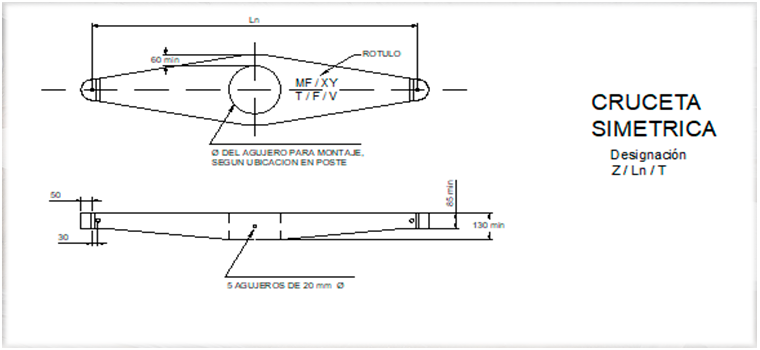

DESIGNACIÓN LONGITUD
NOMINAL
(m)		 CARGA DE TRABAJO (Kg)
T F V
Z / 1.50 / 300 1.50 300 300 150
Z / 1.50 / 400 1.50 400 300 150
Z / 2.00 / 300 2.00 300 300 150
Z / 2.00 / 500 2.00 500 200 150

Características Básicas

  • NORMA:
    NTP 339.027 Postes de hormigón (Concreto).
    DGE-015-PD-1 Postes, crucetas y mensulas de concreto armado para redes de distribución.
  • MATERIAL: Concreto Armado Vibrado
  • DIMENSIONES Y CARGA DE TRABAJO: Arriba Indicados
  • Nº DE AGUJEROS: 5, de 20mm Ø cu, pasantes.

Aplicación

Para la instalación de aisladores tipo PIN o de suspensión en estructuras de alineamiento y anclaje de líneas aéreas de Media Tensión como: 22.9/13.2 Kv, 13.27/.62 Kv y 10 kV. Sirven también como soporte de reflectores para iluminación y de cámaras de seguridad.

CARACTERÍSTICAS UND. VALORES
Denominación m Crucetas simétricas (Z)
Longitud nominal (Ln) m 1.20 1.50 2.00 2.40
Diámetro interior para montaje a poste (Dn) Ø mm Según Esp. Del poste
Recubrimiento de concreto sobre la estructura mm 15 15 15 15
Carga de trabajo horizontal (T) Kg 300 300 300 300
Carga de trabajo longitudinal (F) Kg 300 300 300 300
Carga de trabajo vertical (V) Kg 150 150 150 150
Coeficiente de seguridad mínimo 2 2 2 2
Proceso de Fabricación Vibrado
Resistencia a la compresión de concreto Kg/cm 280 280 280 280
Rotulado Bajo Relieve
Peso aproximado Kg 62 75 115 150
