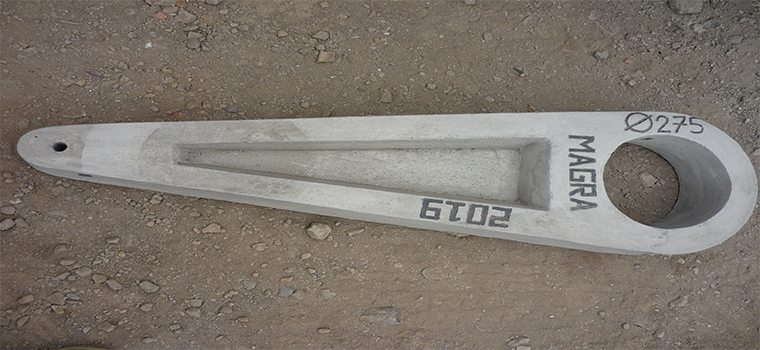

Ménsulas

  • T: Carga de Trabajo Transversal
  • F: Carga de Trabajo Longitudinal
  • V: Carga de Trabajo Vertical
  • Ln: Longitud Nominal

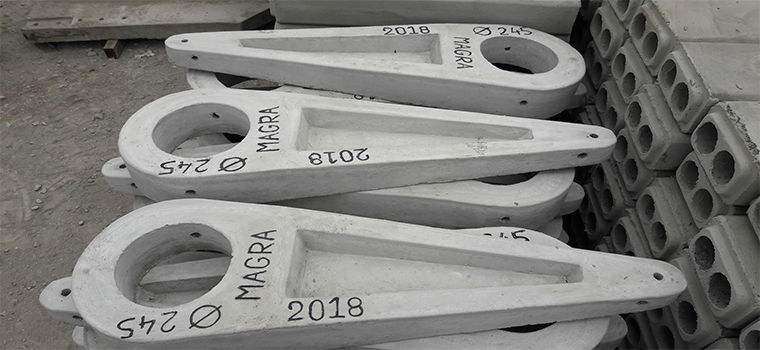

Tipos

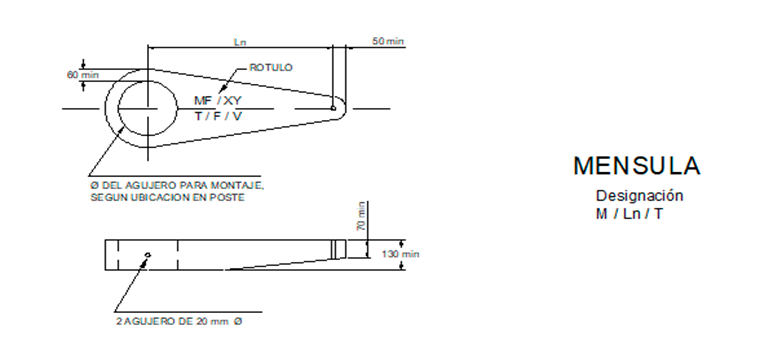

DESIGNACIÓN LONGITUD
NOMINAL
(m)		 CARGA DE TRABAJO
T F V
M/0.60/250 250 150 150
M/0.80/250 0.80 250 150 150
M/1.00/250 1.00 250 150 150

Características Básicas

  • NORMA: NTP 339.027 Postes de hormigón (Concreto) DGE-015-PD-1 Postes, crucetas y ménsulas de concreto armado para redes de distribución.

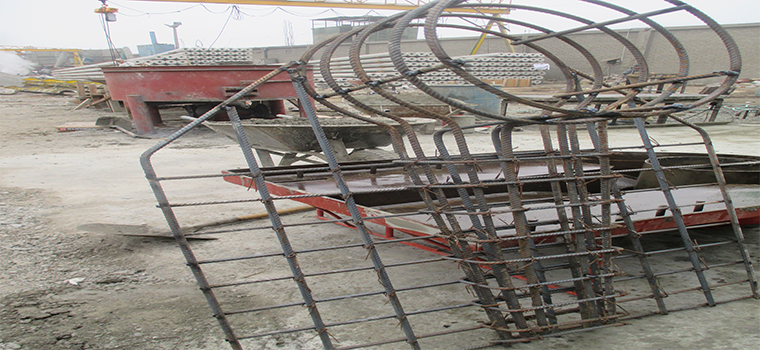

  • MATERIAL: Concreto Armado Vibrado
  • DIMENSIONES Y CARGA DE TRABAJO: Arriba Indicados
  • Nº DE AGUJEROS: 2, de 20mm Ø cu, pasantes

Aplicación

Para la instalación de aisladores tipo PIN o de suspensión en estructuras de alineamiento y anclaje de líneas aéreas de Media Tensión como: 22.913.2 Kv, 13.27.62 Kv y 10 kV

CARACTERÍSTICAS UND. VALORES
Denominación m Ménsula (M)
Longitud nominal (Ln) m 0.60 0.80 1.00
Diámetro interior para montaje a poste (Dn) Ø mm Según Esp. Del poste
Recubrimiento de concreto sobre la estructura mm 15 15 15
Carga de trabajo horizontal (T) Kg 250 250 250
Carga de trabajo longitudinal (F) Kg 150 150 150
Carga de trabajo vertical (V) Kg 150 150 150
Coeficiente de seguridad mínimo 2 2 2

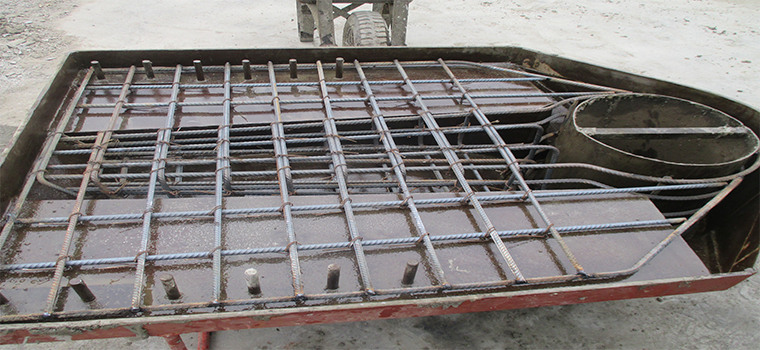

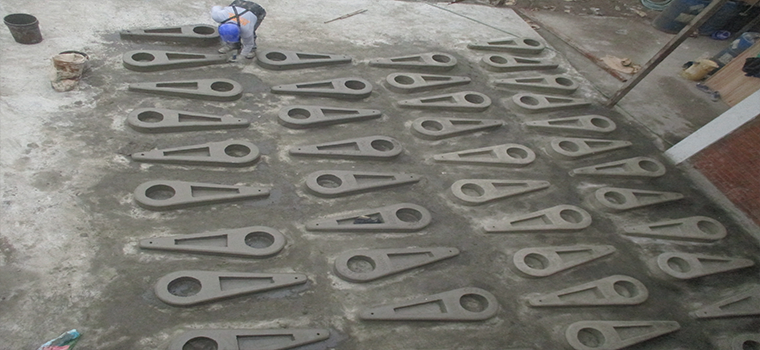

Proceso de Fabricación Vibrado
Resistencia a la compresión de concreto Kg/cm 210 210 210

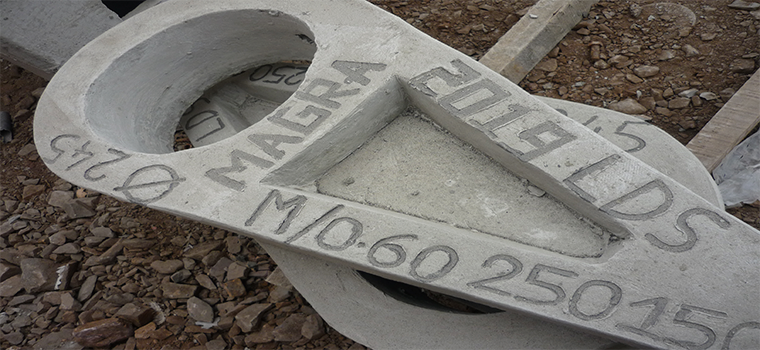

Rotulado Bajo Relieve
Peso aproximado Kg 35 48 62
