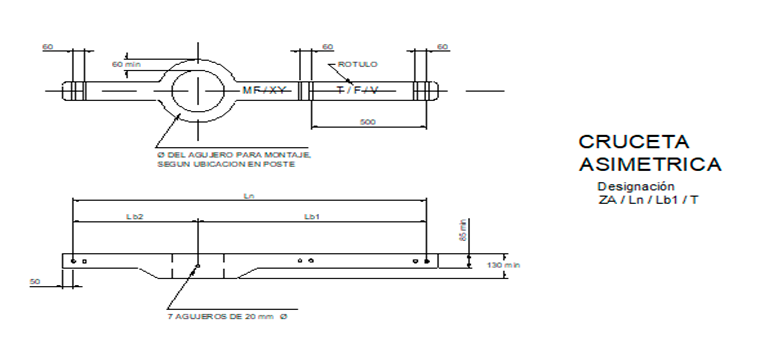

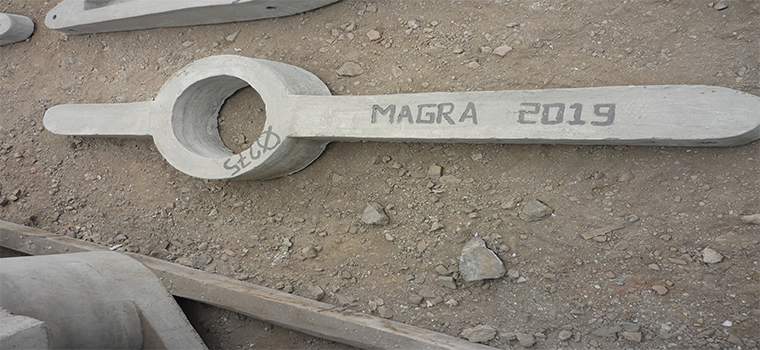

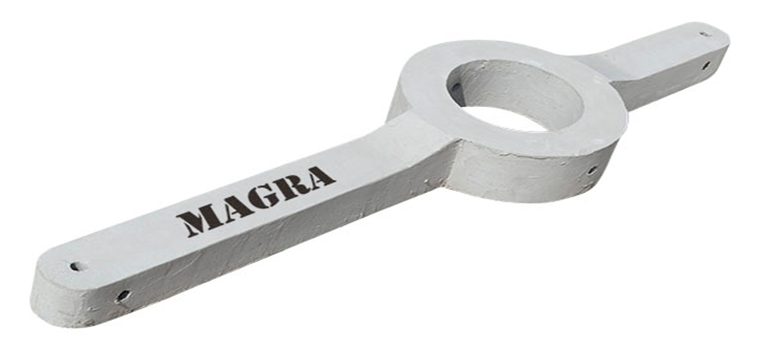

Cruceta Asimétrica

  • T: Carga de Trabajo Transversal
  • F: Carga de Trabajo Longitudinal
  • V: Carga de Trabajo Vertical
DESIGNACIÓN LONGITUD
NOMINAL
(m)		 CARGA DE TRABAJO (Kg)
T F V
Za / 1.50 / 0.90 / 250 1.50 250 200 100
Za / 1.80 / 1.20 / 250 1.80 250 200 100
Za / 2.00 / 1.20 / 300 2.00 250 200 100

Características Básicas

  • NORMA:
    NTP 339.027 Postes de hormigón (Concreto).
    DGE-015-PD-1 Postes, crucetas y ménsulas de concreto armado para redes de distribución
  • MATERIAL: Concreto Armado Vibrado
  • DIMENSIONES Y CARGA DE TRABAJO: Arriba Indicados
  • Nº DE AGUJEROS: 7, de 20mm Ø cu, pasantes.

Aplicación

Para la instalación de aisladores tipo PIN o de suspensión en estructuras de alineamiento y anclaje de líneas aéreas de Media Tensión como: 22.9/13.2 Kv, 13.27/62 Kv y 10 kV.

CARACTERÍSTICAS UND. VALORES
Denominación m Crucetas Asimétricas (Za)
Longitud nominal (Ln) m 1.50 1.80 2.00
Longitud de brazo mayor (Lb1) m 0.90 1.20 1.20
Longitud de brazo menor (Lb2) m 0.60 0.60 0.80
Diámetro interior para montaje a poste (Dn) Ø mm Según Esp. Del poste
Recubrimiento de concreto sobre la estructura mm 15 15 15
Carga de trabajo horizontal (T) Kg 250 250 250
Carga de trabajo longitudinal (F) Kg 200 200 200
Carga de trabajo vertical (V) Kg 100 100 100
Coeficiente de seguridad mínimo 2 2 2
Proceso de Fabricación Vibrado
Resistencia a la compresión de concreto Kg/cm 210 210 210
Rotulado Bajo Relieve
Peso aproximado Kg 62 95 105
